Проект высококачественной линии
наполнения чистой воды
Введение в компанию:
Чжанцзяган Альпские МАчине Ко., Лтд. Расположен в новом порту города Чжанцзяган, провинция Цзянсу, основан в 2009 году и профессионально занимается наливом и упаковкой напитков. Наша компания занимает площадь 20 000 м2, мы являемся ведущим предприятием в области исследований и производства упаковки жидких и напитков. Наши основные продукты включают: водоочистные сооружения, наливную машину для напитков, машину для маркировки ПВХ-рукавов, машину для маркировки горячим клеем OPP, машину для усадочной упаковки пленки, картонную упаковочную машину, производственную линию CSD, производственную линию сока, линию производства пива, линию по производству воды на 5 галлонов. Вся продукция хорошо продаётся в каждой провинции и городе страны, а также экспортируется примерно в тридцать стран и регионов.

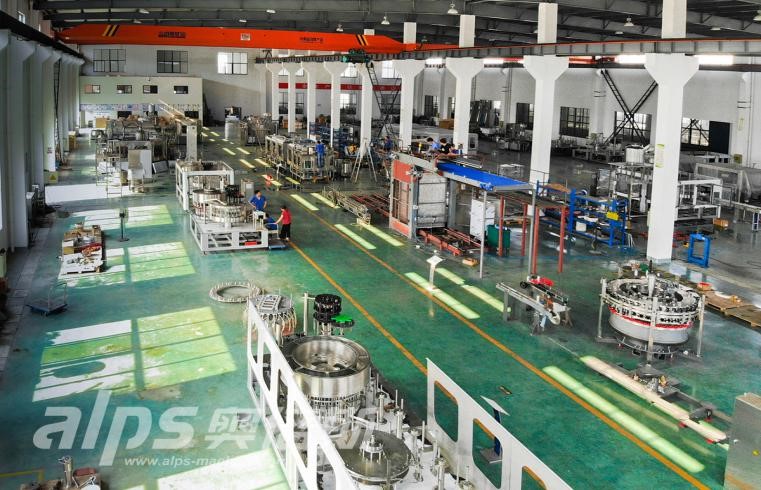

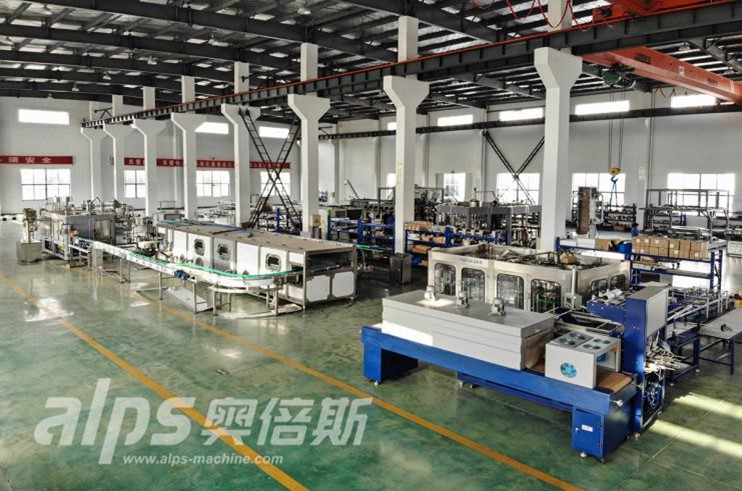

Мастерская:

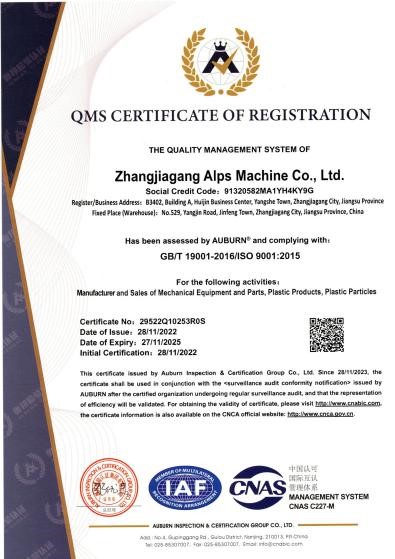

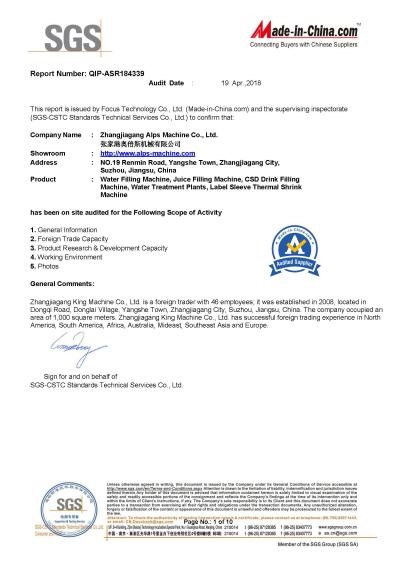

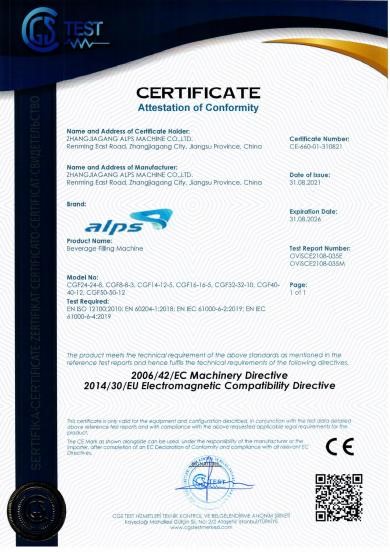

Сертификация:
Блок-схема

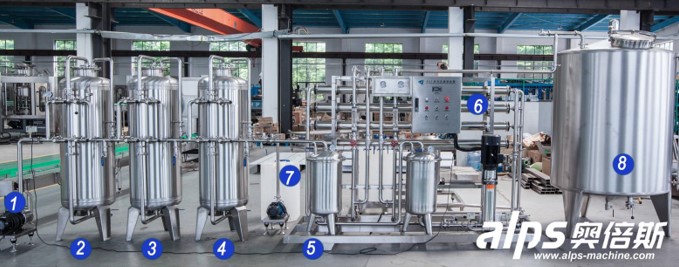

Часть I: Система очистки воды
- Насос для сырой воды
- Кремнеземный песочный фильтр
- Активный угольный фильтр
- Ионообменник натрия
- Прецизионный фильтр
- Обратный осмос
- Система очистки
- Резервуар с чистой водой
- Воздушный конвейер (загрузчик пустых бутылок)
- Машина для стирки наполнения 3in1
- Капельный лифт
- Конвейерная система (заполненный бутылочный транспорт)
- Ручная машина для маркировки рукавов (паровой уменьшитель)
- Машина для упаковки бутылочной плёнки

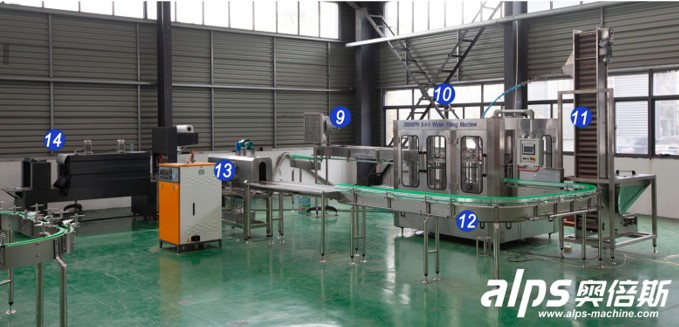

2000~3000 бутылок в час 500 мл линии заполнения чистой воды
| № | Наименование | Модель | Способность | К-во | Габариты / Примечание |
|---|---|---|---|---|---|
| 1 |
RCGF для наполнения наполнение 3 в 1 моноблок |
XGF 8-8-3 | 2000–3000 BPH | 1 экземпляр |
※ 8 штук стиральной части 8 частей наполнения 3 части каппинга |
| 500 мл — 1 pcs | |||||
| 250 мл / 1000 мл — 2 шт | |||||
| 2 | Крышный элеватор | SG | 3000 bph | 1 экземпляр | |
| 3 | Проверка света | ДИДЖЕЙ | 3000 bph | 1 экземпляр | ※ С лампой для энергосбережения |
| 4 | Ручная машина для маркировки рукавов | SPC300 | 3000 bph | 1 экземпляр | ※ С парогенератором мощностью 18 кВт |
| 5 | Воздушный конвейер с вентиляторами | SC-1 | 2 м |
※ Окончательный размер будет разработан в соответствии с вашим заводским размером |
|
| Плоский конвейер с двигателями и системой смазки |
FC-1 | 2 м | |||
| Плоский конвейер | FC-1 | 4 м | |||
| 6 | Выдувание формы | 250 мл | 1 экземпляр | ◇ | |
| 500 мл | 1 экземпляр | ||||
| 1000 мл | 1 экземпляр |
Примечание: производство работает на 380В, 50 Гц, 3 фазы, для специального напряжения,
Упаковка: деревянный корпус.
Время доставки: 60 дней после получения первоначального взноса.
Гарантия: 24 месяца после запуска производства.
Условия оплаты: 50% как первоначальный взнос, 50% при отправки, T/T или LC.
Установка: По запросу заказчика завод может отправить одного из техников на производства заказчика для установки.
заказчик оплачивает авиабилеты туда-обратно, визовые сборы, питание и проживание 150 долларов США в день за каждого инженера, это занимает примерно 20~30дней.
Подробное описание 2000~3000 бутылок в час 500 мл линии для заправки воды
1. Машина для стирки, наполнения и закрывания крышек 3-в-1
Машина для стирки и наполнения 3in1 XGF8-8-3 в основном используется в операциях по наполнению сока. Три функции — ополаскивание, наполнение и закрывание — объединены в одном корпусе машины. Весь процесс происходит автоматически. Ручку машины можно свободно и удобно поворачивать, чтобы настраивать её для наполнения различных типов бутылок. Передовой программируемый контроллер SIEMENS используется для управления автоматической работой машины, а в цепях ввода бутылок используется преобразователь для регулировки скорости, координируя с преобразователем основной машины, обеспечивая плавное и надёжное движение бутылки вперёд. Работать с более высокой автоматизацией удобно, так как каждая часть машины проверяется на фотоэлектричество. Эта машина является предпочтительным оборудованием для производителей напитков.
Технические параметры:
| Параметр | Значение |
|---|---|
| Количество пози для мытья | 8 |
| Количество заполняемых должностей | 8 |
| Количество каппинговых позиций | 3 |
| Ёмкость (на основе 500 мл) | 2000-3000 бутылок в час |
| Подходящая высота бутылки (мм) | 160-340 |
| Подходящий диаметр бутылки (мм) | ¢50-90 |
| Мощность главного мотора (KW) | 2,8 кВт |
| Температура наполнения | 87~92 градуса |
| Размерность формы | 2300ММ*1650ММ*2500ММ |
| Вес | 2300 кг |
| Температура наполнения | Нормальное давление |

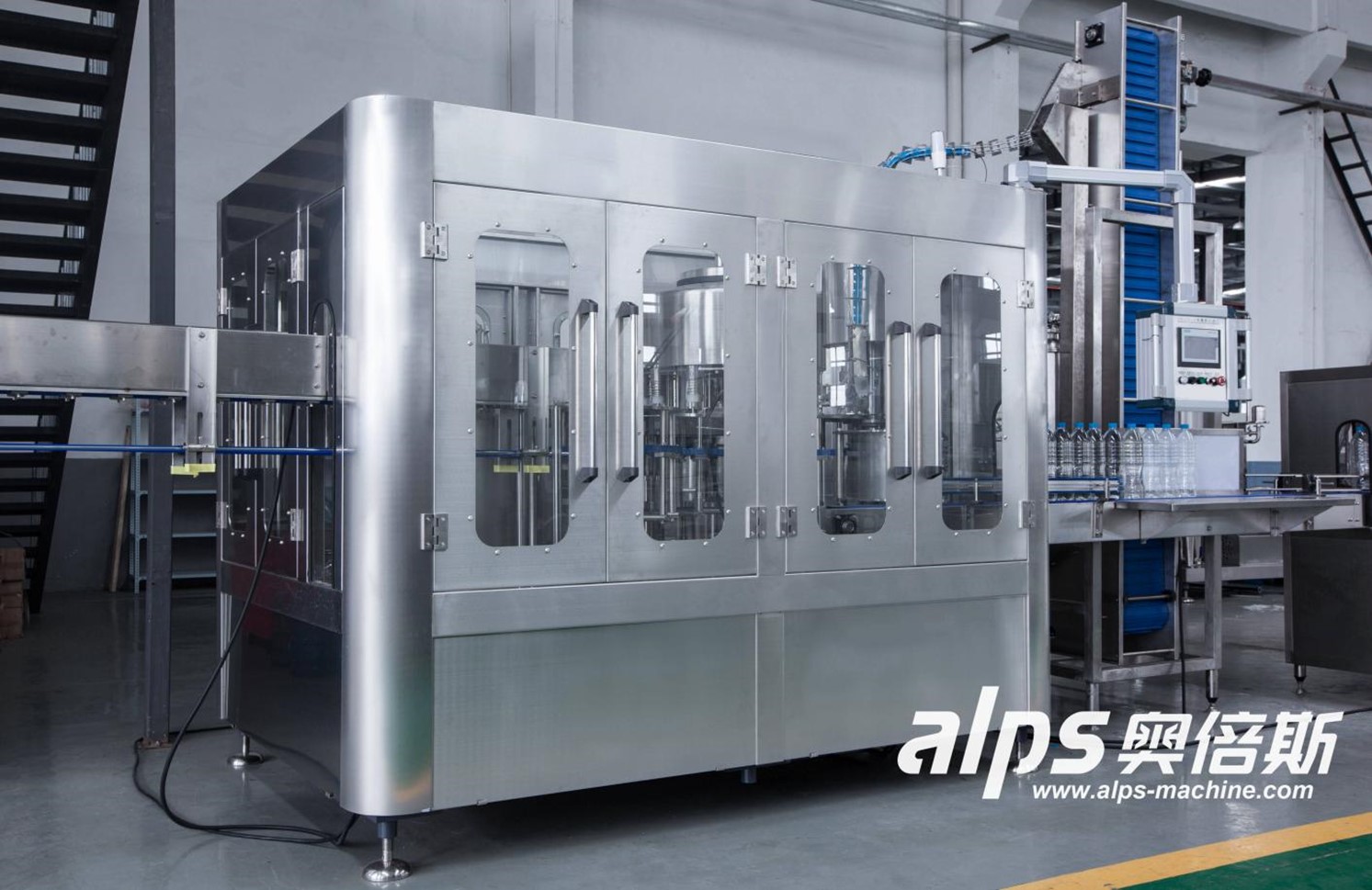

Фотографии машины:

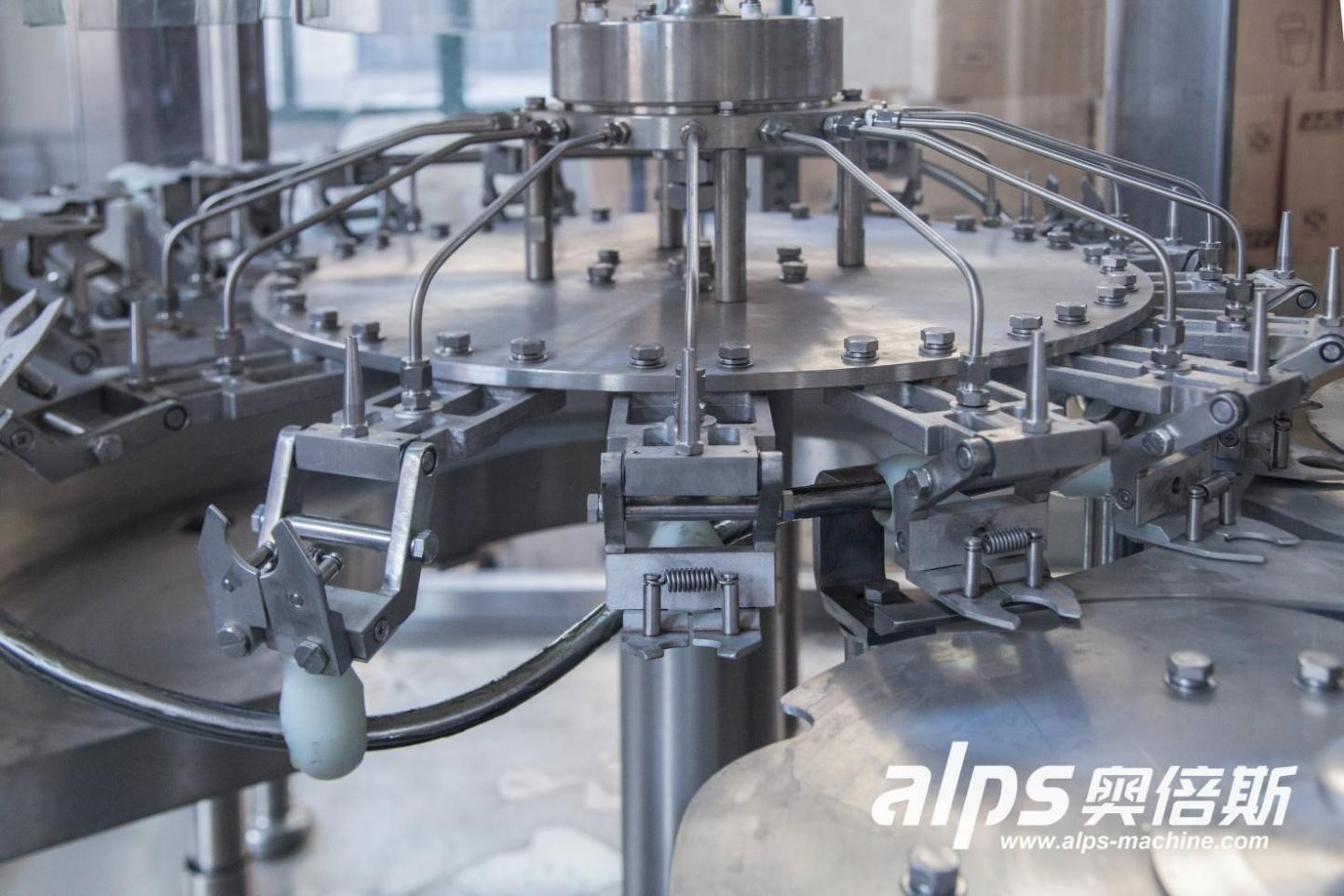

Часть ополаскивания:

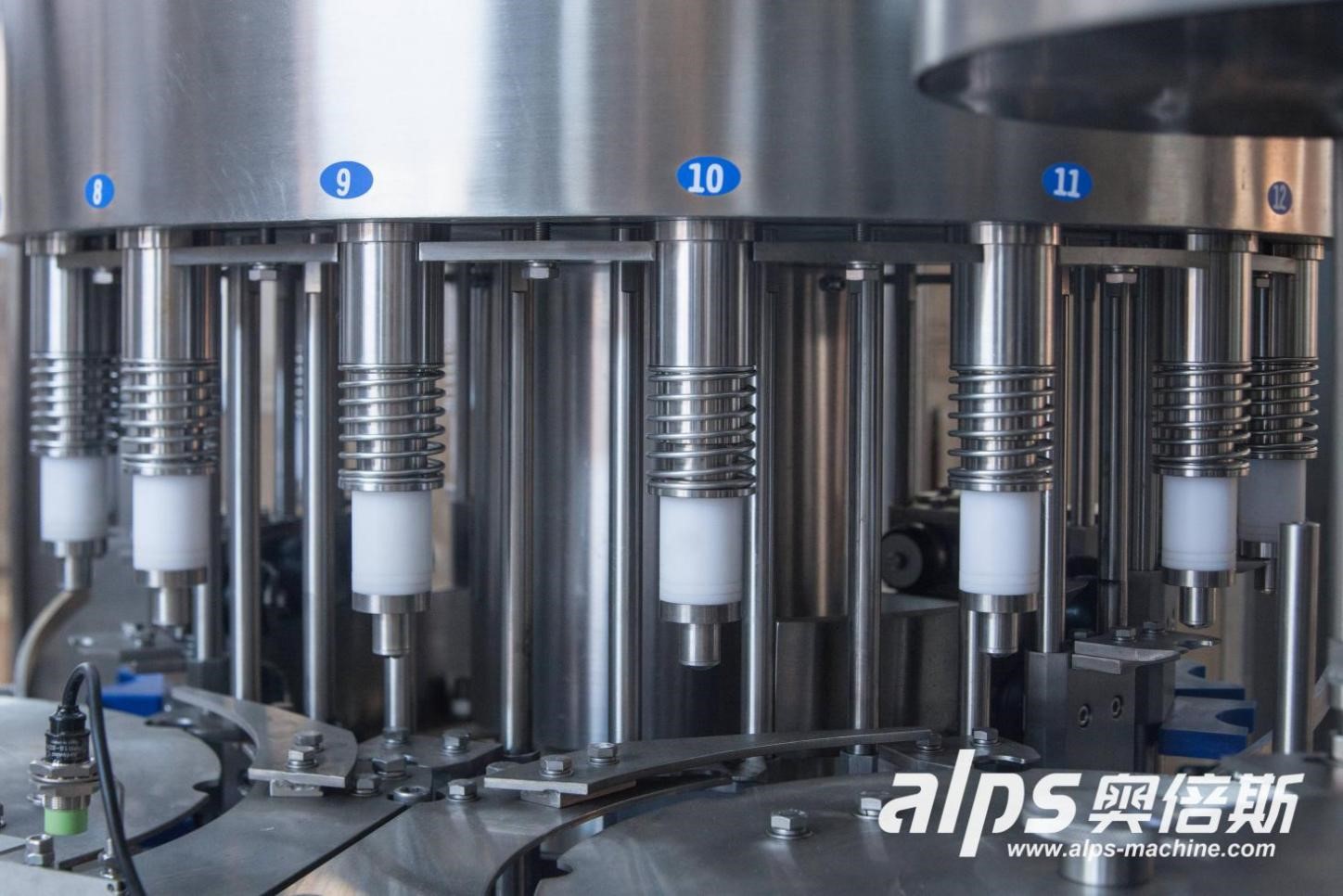

Заполняющая часть :

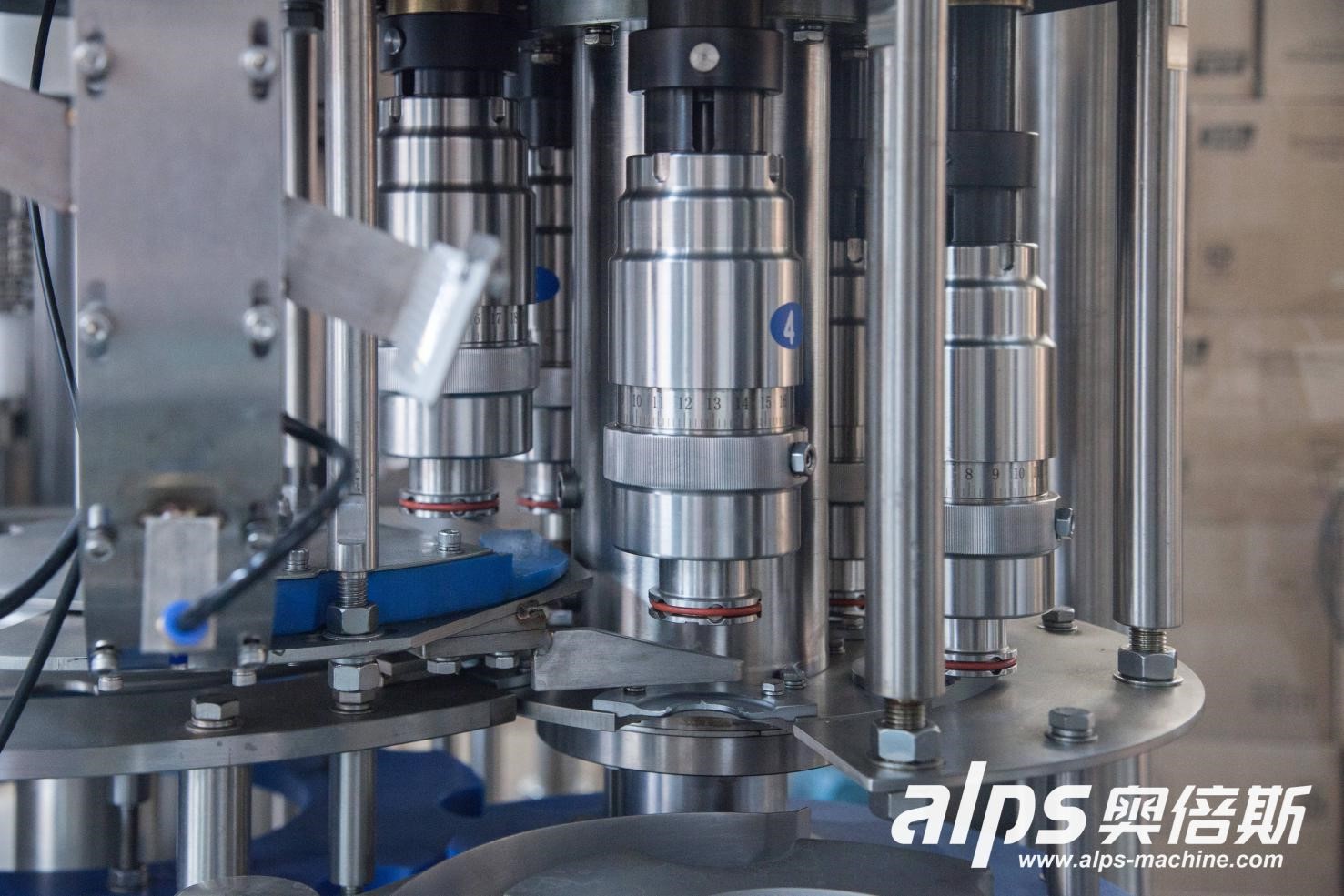

Часть с крышкой:
| Пункт | Название части | Компании | Страна |
|---|---|---|---|
| 1 | ПЛК | Mitsubishi Electric | Япония |
| 2 | Сенсорный экран | Mitsubishi Electric | Япония |
| 3 | Инвертор | Mitsubishi Electric | Япония |
| 4 | Переключатель /Кнопка | Schneider Electric | Франция |
| 5 | Контактор | Schneider Electric | Франция |
| 6 | Переслой | Schneider Electric | Франция |
| 7 | Главный мотор | SanLi | Китай |
| 8 | Редуктор скорости | SanLi | Китай |
| 10 | Водяной насос | CNP | Китай |
| 11 | Главный подшипник | SKP | Швеция |
| 12 | Датчик | Autonics | Корея |
| 13 | Пневматические детали | AirTAC | Тайвань |

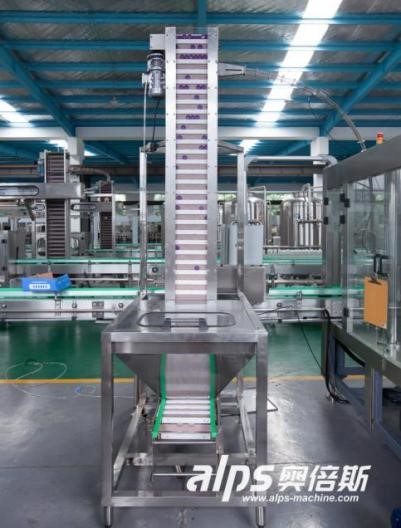

2. Крышный элеватор
Материал: SS304
Мощность мотора: 0,25 кВт
Размеры упаковки: 2700 мм×700 мм×3000 мм
Вес: 240 кг

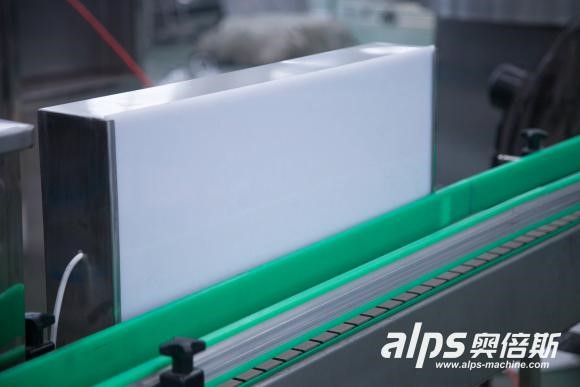

3. Проверка света
С двумя световыми трубами, которые будут установлены на конвейере
4. Ручная машина для маркировки рукавов
(Комбинировано вручную с помощью ручного корпуса, усадочного туннеля, генератора выносов) - Таблица этикеток для ручных рукавов
Он используется для хранения бутылки и наклейки этикетки на бутылке; это простое устройство для машины для маркировки ПВХ
Модель: PT-1
Размер: 1800*400*1000mm
Вес: 50 кг
Материал: нержавеющая сталь SUS304

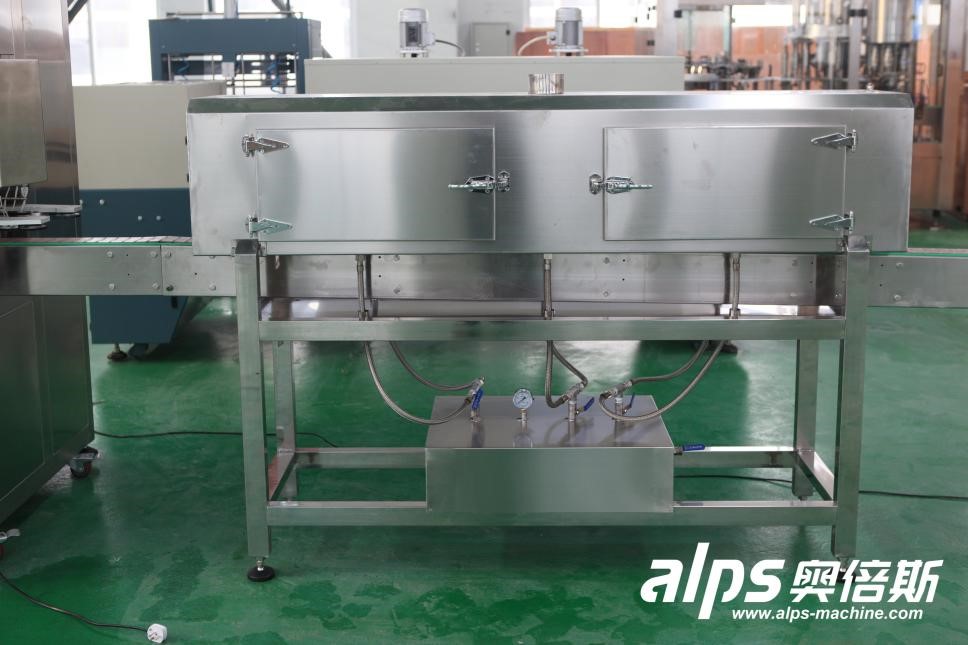

Уменьшительный тоннель
| Входное питание вентилятора | 1,1 кВт |
| Рабочее давление | 0,1 Мпа |
| Вес | 230 кг |
| Расход пара | 10-20 кг/ч |
| Размер корпуса духовки | L2300mm x W400mm x H450mm |
| Скорость транспортировки | 0-35 м/мин |

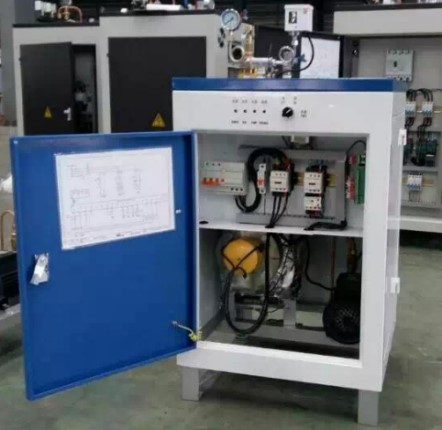

Парогенератор
| Паровая мощность | 25 Кг/ч |
| Нагревающая мощность | 18 Квт |
| Входный ток | 27A |
| Нагревательный элемент | 1 |
| Номинальное рабочее давление | 7 Бар |
| Гидравлическое испытательное давление | 10.5 Бар |
| Температура насыщенного пара | 170° |
| Эффективность | 98% |
| Источник питания | Трёхфазный, 380 В, 50 Гц |
| Калибр главного клапана | 15 DN |
| Калибvр впуска воды | 15 DN |
| Калибр клапана подавления | 15 DN |
| Общая размерность (L*W*H) | 680*600*920 миллиметр |
| Вес | 105 Кг |
5. Конвейерная система
Воздушный конвейер
Плоский конвейер
- Количество вентилятора: в зависимости от длины воздушного конвейера
- Материал основного корпуса: SUS304
- размер гильзы: 250*230 мм толщина 2,5 мм
- мощность вентилятора: 1,5 кВт
- Подключение/коммутатор: Simense Brand
- С цветом природы внутри

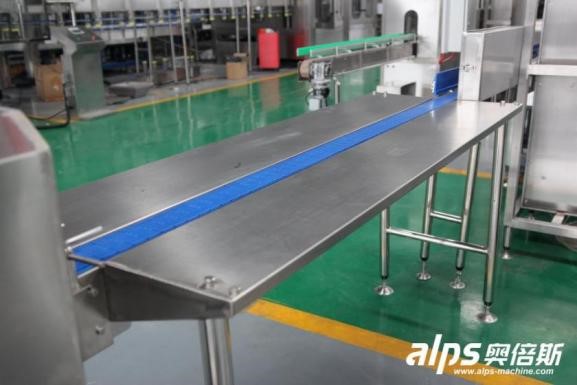

Плоский конвейер
- Боковая панель: лист проволоки из нержавеющей стали 304, толщина 2,5 мм.
- Мотор: бренд Hangzhou Jie
- Опорная опора: прессовальная конструкция из нержавеющей стали 304
- Магистраль и крышка: 304 нержавеющая сталь, толщина 1 мм.
- Цепная пластина: Отечественная высококачественная пластиковая цепная пластина, полиоксиметилен (POM).
- Корпус подшипников: клетка из нержавеющей стали 304
Установка и обучение
1 Установка
После того как оборудование поступит в мастерскую заказчика, размещайте его согласно предлагаемой нам компоновке. Мы подберем опытных специалистов по установке и тестированию оборудования тем временем чтобы оборудование достигало номинальной производственной мощности линии. Заказчик должен предоставить все расходы командировочные и проживание нашего инженера. Установка составляет 150 долларов США в день в качестве зарплаты каждого инженера.
2. Обучение Наша компания предлагает обучение по технологиям для клиентов. Содержание обучения включает структуру и техническое обслуживание оборудования, управление и эксплуатацию оборудования. Обучение проходит в мастерской заказчика. Опытный техник будет направлять и составлять план обучения. После обучения техник покупателя мог овладеть эксплуатацией и обслуживанием, корректировать процесс и лечить различные отказы.
3. Гарантия и качества Мы обещаем, что все наши товары новые и не использованы. Они сделаны из подходящего материала, принимают новый дизайн. Качество, спецификация и функциональность соответствуют требованиям контракта. Мы обещаем, что продукция этой линии сможет храниться в течение одного года без добавления асептика.
4. После поставки.
1. После проверки мы предлагаем 12 Месяцев — гарантия качества, бесплатная акция по износу деталей. В рамках гарантии качества техник покупателя должен эксплуатировать и обслуживать оборудование в соответствии с требованиями продавца, а также устранять некоторые неисправности. Если вы не смогли решить проблемы, мы проведём вас по телефону; Если проблемы всё ещё не удастся решить, мы назначим техника на ваш завод, решив их. Стоимость технического подхода — вы можете увидеть стоимость метода лечения техником.
2. После гарантии качества мы предоставляем техническую поддержку и послепродажное обслуживание. Предлагайте износящие запчасти и другие запчасти по выгодной цене; После гарантии качества техник покупателя должен эксплуатировать и обслуживать оборудование в соответствии с требованиями продавца, а также устранять некоторые сбои. Если вы не смогли решить проблемы, мы проведём вас по телефону; Если проблемы всё ещё не удастся решить, мы назначим техника на ваш завод, решив их. Стоимость технического подхода — вы можете увидеть метод оплаты техника
